在电子制造行业，随着产品向小型化、高集成化方向发展，对材料表面处理的精度与可靠性提出了前所未有的挑战。艾优威（苏州）光电科技有限公司凭借其自主研发的等离子表面处理技术，为 PCB 板加工、半导体封装、光通信器件制造等关键环节提供了颠覆性解决方案，成为推动电子产业升级的核心力量。

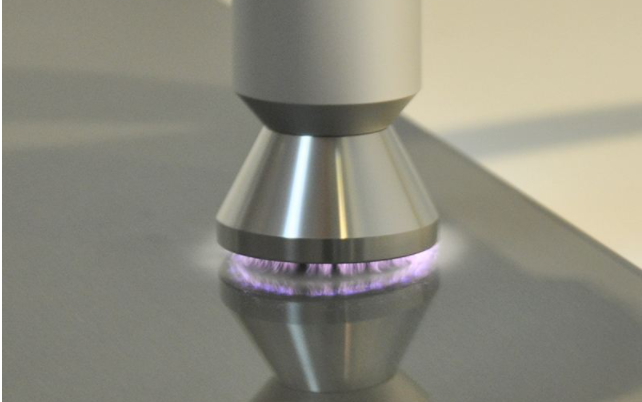

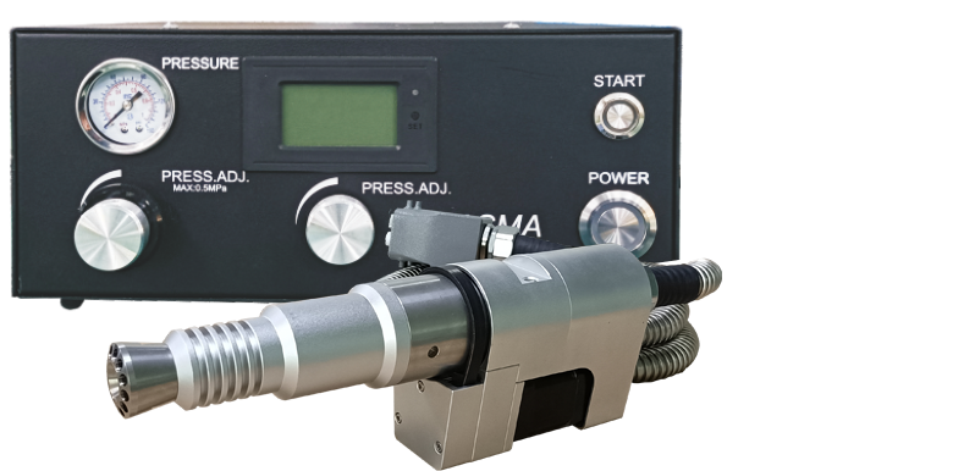

艾优威的等离子表面处理设备以射频放电产生的低温等离子体为核心，通过精确控制离子能量、气体成分和处理时间，实现材料表面的纳米级改性。其自主研发的IUVOT 等离子处理机 CD-800 系列采用旋转式喷头设计，可使等离子体均匀覆盖于材料表面，处理温度控制在 50-100℃，避免高温对敏感元件的损伤。这种非热平衡等离子体技术能有效去除表面有机物、氧化物及微尘颗粒，同时通过离子轰击增加表面粗糙度，使材料表面能从 20mN/m 提升至 72mN/m 以上，显著增强胶水附着力和焊接可靠性。
在半导体封装领域，艾优威的片式真空等离子清洗机通过双工位处理平台和四轨道上料设计，实现每小时处理 200 片晶圆的高效产能。设备采用一体式电极板结构，等离子体密度均匀性偏差小于 5%，可精准调控半导体晶圆表面的润湿性，使银胶用量减少 30%，键合拉力均匀性提升 40%，有效解决了传统工艺中因表面污染导致的芯片脱落问题。
在 PCB 板生产中，激光钻孔后形成的碳化物和树脂残留会导致孔壁绝缘性下降，影响电镀效果。艾优威的等离子处理技术通过氧等离子体刻蚀，可彻底清除孔内残留物，使通孔铜层附着力提升 2 倍以上，镀铜层与基材的结合强度达到 5N/cm 以上，显著降低 PHT（通孔镀铜）工艺的分层风险。某 PCB 制造商采用艾优威设备后，微孔导通不良率从 1.2% 降至 0.3%，年节省返工成本超 200 万元。
对于高频高速 PCB 板使用的 PTFE、PI 等新型基材，传统化学处理方法难以有效活化表面。艾优威的等离子处理技术通过氩气与氧气的混合放电，在材料表面引入羟基、羧基等极性基团，使 PTFE 表面接触角从 110° 降至 30° 以下，确保高频信号传输的稳定性，满足 5G 通信设备对 PCB 板的严苛要求。
在芯片键合（Die Bonding）环节，等离子预处理可使基板表面亲水性提升，银胶铺展面积增加 50%，芯片粘贴强度提高至 50MPa 以上。某封装企业应用后，芯片脱落率从 0.8% 降至 0.1%，同时银胶用量减少 20%，单颗芯片成本降低 0.03 元。
在引线键合（Wire Bonding）前，等离子清洗能有效去除芯片焊盘表面的氧化层，使金丝键合拉力从 3g 提升至 5g，拉力标准差从 0.8g 降至 0.3g，显著改善键合一致性。某半导体工厂引入艾优威设备后，WB 工艺的良品率从 95% 提升至 98.5%，年减少因键合不良导致的损失超 500 万元。
对于 Flip Chip 倒装工艺，等离子处理可使芯片和基板表面的润湿性同步优化，底部填充胶的流动性提升 30%，填充时间缩短 20%，有效避免空洞缺陷。某存储芯片制造商采用该技术后，倒装封装的可靠性测试通过率从 92% 提升至 97%，产品使用寿命延长 2 倍以上。
在光模块生产中，光纤与陶瓷插芯的耦合精度直接影响光信号传输效率。艾优威的等离子处理技术通过氩等离子体对陶瓷表面进行纳米级刻蚀，使插芯内壁粗糙度从 Ra0.8μm 降至 Ra0.2μm，光纤插入损耗降低 0.3dB 以上。某光通信企业应用后，光模块的误码率从 1e-10 降至 1e-12，满足 400G/800G 高速光通信系统的要求。
在 PLC（平面光波导）器件的玻璃封装环节，等离子预处理可使玻璃与金属引脚的粘接强度从 15MPa 提升至 30MPa，抗热冲击性能从 - 40℃~85℃循环 50 次无脱落提升至 100 次无脱落。某光器件厂商采用该技术后，产品的长期可靠性测试通过率从 90% 提升至 98%，海外订单量增长 30%。
艾优威的等离子表面处理设备通过在线式集成设计，可无缝嵌入自动化生产线，实现从清洗、活化到焊接的全流程无人化操作。某消费电子企业将设备集成至手机摄像头模组产线后，单条产线的产能提升 25%，人工成本降低 40%。
在环保方面，等离子处理技术无需使用化学溶剂，每处理 1 平方米 PCB 板仅消耗 0.1 度电，相比传统化学清洗工艺减少 90% 的废水排放。
