引言：微观世界的材料改造革命

在精密制造领域，材料表面的纳米级变化足以决定产品的性能边界。当手机屏幕需要实现触控涂层与玻璃的永久贴合，当医用导管需要规避人体免疫排斥反应，当航空复合材料部件需要抵御极端环境的考验，等离子表面处理技术正以 “原子级操作” 的精度，重构工业制造的工艺逻辑。这种将气体转化为 “物质第四态” 的技术，究竟如何从实验室走向规模化生产？本文将从底层原理、应用场景到行业趋势，展开系统性解读。

一、等离子体：物质第四态的技术密码

1. 等离子体的本质与产生机制

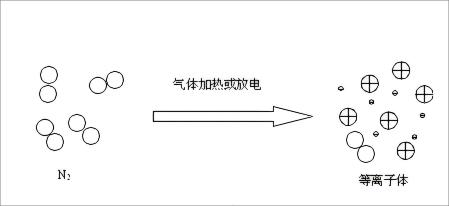

等离子体区别于固态、液态、气态，是由离子、电子和中性粒子组成的电离气体云。当气体（如氩气、氧气、氮气等）通过高频电场、微波或射频能量激发时，气体分子中的电子获得足够能量脱离原子核束缚，形成正负电荷平衡的离子化状态。等离子表面处理设备正是利用这一状态下的高能粒子，实现材料表面的精细化改造。

2. 处理原理：物理轰击与化学活化的协同作用

• 物理清洗机制：等离子体中的离子和电子以高速轰击材料表面，如同 “纳米级喷砂”，可去除氧化物、油污、指纹等污染物，同时通过微观刻蚀增加表面粗糙度。例如，PCB 电路板焊接前的等离子处理，能有效清除表面氧化层，降低虚焊概率。

• 化学改性机制：等离子体中的活性基团（如羟基、羧基、自由基）与材料表面分子发生化学反应，引入极性官能团。以塑料材质为例，疏水的聚乙烯表面经等离子处理后，可转化为亲水表面，显著提升印刷油墨或涂层的附着力。



二、跨行业应用：从电子到航天的 “全能解决方案”

1. 电子制造：精密化生产的核心支撑

在 5G 通信设备与半导体封装领域，等离子处理已成为关键工序。例如，手机屏幕玻璃在镀膜前需通过等离子活化，使触控传感器与玻璃的结合强度提升 300% 以上；半导体引线键合工艺中，等离子清洗可将焊接不良率控制在 0.1% 以下。此外，柔性电路板（FPC）的表面清洁与粗化处理，也依赖等离子技术实现微米级精度控制。

2. 汽车工业：耐久性与可靠性的双重突破

汽车零部件的复杂工况对表面处理提出严苛要求。等离子技术在汽车领域的典型应用包括：

• 密封条表面处理：通过等离子刻蚀增加橡胶表面粗糙度，使防水涂层附着力提升至传统工艺的 2 倍，有效抵御雨水与紫外线侵蚀；

• 发动机缸体处理：利用等离子去除金属表面氧化皮，配合后续涂层工艺，可将活塞环耐磨性提升 40%，降低发动机油耗。

3. 医疗与生物科技：安全性与功能性的平衡

医用器械的表面改性直接关系到临床效果。等离子处理在医疗领域的创新应用包括：

• 植入式器械表面羟基化处理：在钛合金骨科植入物表面引入羟基基团，可加速骨细胞附着与生长，缩短术后愈合周期；

• 医用导管抗菌涂层预处理：通过等离子活化，使抗菌剂与导管表面的化学键合强度提升 50%，降低导管相关感染风险。

4. 航空航天：极端环境下的性能保障

航空复合材料部件需同时满足轻量化与高强度要求。等离子处理可通过两种方式优化性能：

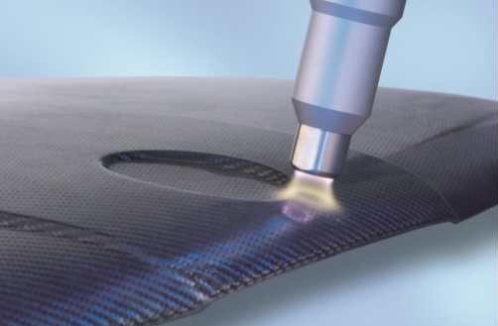

• 碳纤维表面刻蚀：在不损伤基体的前提下，增加纤维表面沟槽结构，使树脂浸润性提升 60%，复合材料层间剪切强度提高 25%；

• 航天器热控涂层预处理：等离子活化可确保热控涂层与铝合金基体的长期结合稳定性，抵御太空极端温差（-270℃至 + 120℃）的考验。



三、技术优势：颠覆传统工艺的核心竞争力

1. 环保性与可持续性

相较于传统湿法处理（如强酸清洗、有机溶剂脱脂），等离子技术无需化学试剂，处理过程仅消耗少量气体与电能，无废液排放，符合欧盟 REACH 等环保标准。某电子制造企业数据显示，采用等离子处理后，单条产线年减少化学溶剂使用量达 12 吨，废水处理成本降低 40%。

2. 精度控制与工艺兼容性

等离子处理的厚度可控范围可达 1-100 纳米，适用于从金属到聚合物的全品类材料。例如，在微电子封装中，等离子刻蚀可实现 0.5 微米以下的线宽精度，而传统喷砂工艺的精度仅能达到 5 微米级别。此外，设备可集成到 SMT、半导体封装等自动化产线中，实现 “即处理即加工” 的连续生产模式。

3. 成本优化与效率提升

虽然等离子设备初期投资高于传统湿法设备，但其长期成本优势显著：

• 能耗方面：某汽车零部件企业对比数据显示，等离子处理的单位能耗仅为传统酸洗工艺的 1/3；

• 维护方面：无化学腐蚀部件，设备寿命可达 10 年以上，年维护成本降低 60%；

• 良率方面：等离子处理使某电子元件的表面处理良率从 85% 提升至 99.5%，年减少不良品损失超 200 万元。




四、行业趋势：智能化与跨界融合的未来图景

1. 技术升级方向

• 低温等离子技术：开发适用于热敏材料（如生物降解塑料、柔性电子器件）的低温处理工艺，处理温度可控制在 60℃以下，避免材料热变形；

• AI 参数优化系统：通过机器学习算法，基于材料类型、处理目标自动生成最优工艺参数，某半导体企业应用案例显示，参数调试时间从 4 小时缩短至 15 分钟。

2. 新兴应用探索

在氢能源领域，等离子处理可用于燃料电池极板的表面改性，提升催化剂附着效率；在光伏产业中，等离子刻蚀技术正被用于钙钛矿电池的电极制备，以提高光电转换效率。此外，与 3D 打印技术的结合成为新热点 —— 等离子后处理可消除打印件表面孔隙，提升金属构件的力学性能。

结束语：从表面革新到产业重构

当制造业向纳米级精度迈进，等离子表面处理技术已不再是单一的工艺环节，而是推动产业升级的核心驱动力。从消费电子到高端装备，从传统制造到新兴科技，这项融合物理、化学与材料学的跨学科技术，正在重塑产品性能的边界。对于寻求技术突破的企业而言，理解等离子技术的底层逻辑，或许正是打开精密制造未来的钥匙。
