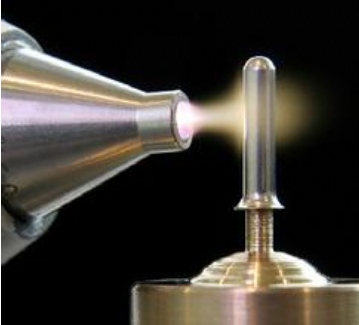

原生氧化层（厚度 1-3nm）：在 28nm 及以下制程中，氢等离子体（H₂）还原处理使硅片表面的 SiO₂残留量降至 0.5nm 以下，避免栅极氧化层（厚度＜5nm）的缺陷密度增加（台积电 3nm 工艺实测数据）；

有机污染物（如光刻胶残迹）：氧气等离子体（O₂）通过自由基反应（如 O* + C→CO/CO₂），将 193nm 光刻胶的残留量从 5% 降至 0.1%，确保 EUV 光刻的图形转移精度；

金属离子（如 Na⁺、Fe³⁺）：氩 / 氟混合等离子体（Ar/CF₄）的物理溅射作用，使晶圆表面的金属杂质浓度从 10¹² atoms/cm² 降至 3×10⁸ atoms/cm² 以下（SEMI 标准要求＜10¹⁰ atoms/cm²）。

羟基（-OH）活化：氧气等离子体处理硅片，使表面羟基密度从 1×10¹⁴ groups/cm² 提升至 5×10¹⁵ groups/cm²，显著增强原子层沉积（ALD）中 Al₂O₃薄膜的成核密度（提升 3 倍），用于 20nm 以下栅介质层制备；

氨基（-NH₂）改性：氮气等离子体处理化合物半导体（如 GaAs），在表面形成 5nm 厚的氮化镓过渡层，使后续金属电极（如 Ti/Au）的接触电阻降低 40%，适用于 5G 功率放大器芯片。

痛点：EUV 光刻胶（如化学增幅型 CAR 光刻胶）的分子量达 10⁵ Da，传统干法灰化易产生聚合物残留（如含氟残留物），导致后续刻蚀的线宽偏差＞5nm；

等离子方案：采用微波等离子体（2.45GHz）配合 O₂/N₂混合气体，将光刻胶灰化速率提升至 200nm/min，残留率＜0.05%，使 7nm 节点的接触孔（Contact Hole）良率从 85% 提升至 98%（中芯国际 14nm 产线数据）。

工艺价值：在 HfO₂高 k 栅介质层沉积前，等离子体（N₂/H₂）活化硅片表面，使 ALD 的成核位点密度从 10¹³ cm⁻² 提升至 10¹⁵ cm⁻²，薄膜均匀性（12 英寸晶圆）从 ±3% 降至 ±0.5%，漏电流降低 60%（适用于 FinFET/GAA 晶体管结构）。

技术突破：在 Cu/Sn 凸点焊接前，氩氢等离子体（Ar/H₂）处理使凸点表面的氧化层（CuO 厚度）从 5nm 减薄至 1nm 以下，焊球剪切强度从 5N 提升至 12N，高低温循环（-40℃~+125℃）测试的失效周期从 500 次延长至 2000 次（适用于 2.5D/3D 封装）；

复杂结构处理：针对直径 50μm、深度 500μm 的 TSV，等离子体（CF₄/Ar）通过螺旋波放电实现深孔内壁的均匀活化，使电镀铜的填充空洞率从 15% 降至 2%，TSV 的电阻均匀性提升至 ±2%，支撑 12 层以上 3D 堆叠芯片制造。

案例：在 MEMS 加速度计的多晶硅谐振器表面，等离子体（SF₆/O₂）处理去除 200nm 厚的牺牲层残留，同时形成 5nm 的二氧化硅钝化层，使频率漂移从 ±50ppm 降至 ±10ppm，满足汽车级传感器（-40℃~+85℃）的精度要求；

技术优势：相比传统湿法清洗，等离子活化避免了液体表面张力导致的结构粘连，良率从 70% 提升至 95%。

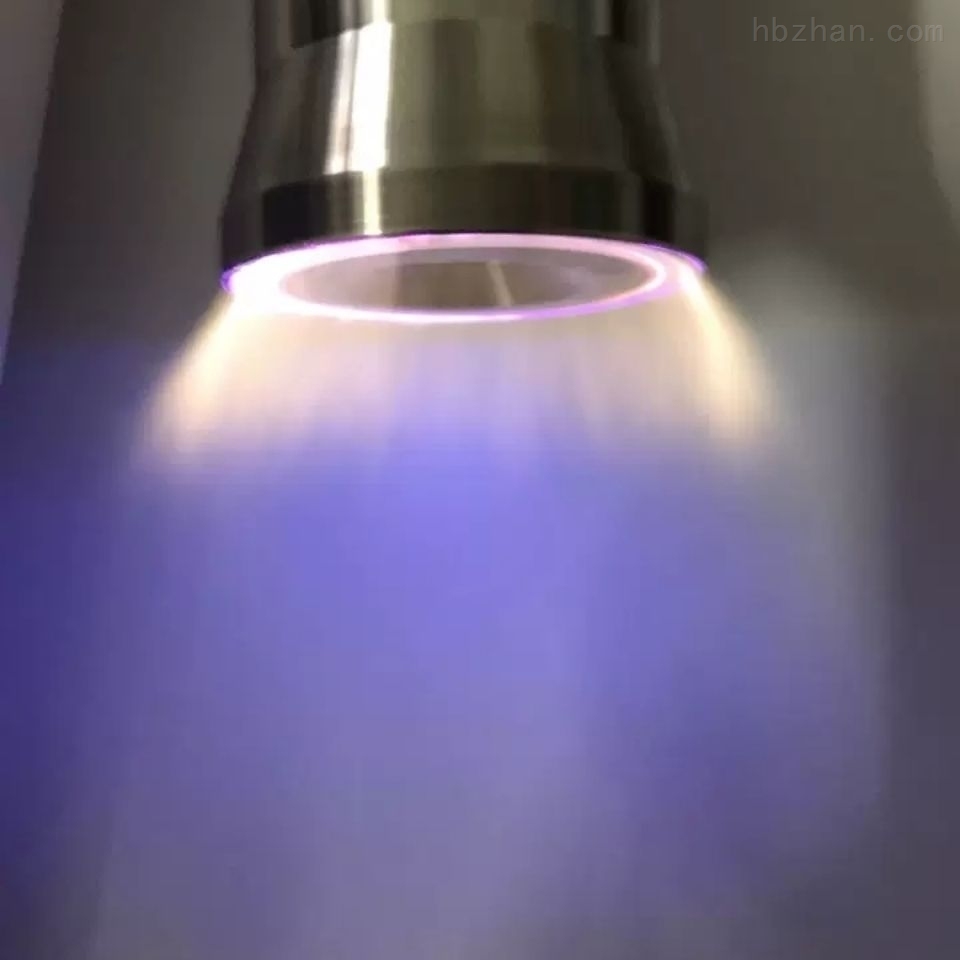

处理精度：等离子体的离子能量可控（1-100eV），实现 1-100nm 级的表面改性深度，例如在 FinFET 鳍片（高度 20nm）处理中，边缘与中心的刻蚀偏差＜1nm；

晶圆均匀性：通过射频电源的匹配控制（精度 ±0.1%）和气流场模拟（CFD 优化），12 英寸晶圆的表面能差异＜2mN/m，满足 EUV 光刻对晶圆全域活性的一致性要求。

热敏材料保护：针对 FinFET 结构中的低 k 电介质（如多孔 SiOCH，热分解温度＜200℃），等离子活化温度可控制在 80℃以下，避免材料热损伤，相比传统火焰活化（温度＞300℃），介电常数（k 值）波动从 ±0.3 降至 ±0.05；

有机层保护：在 RDL（再分布层）的聚酰亚胺介质层活化中，低温等离子体（He/O₂，温度＜50℃）使表面能从 40mN/m 提升至 65mN/m，而聚酰亚胺的玻璃化转变温度（Tg=350℃）不受影响。

在线处理能力：可无缝集成到 CVD、光刻、封装等产线，例如在 ALD 设备中嵌入等离子活化模块，使单晶圆处理时间从 15 分钟缩短至 5 分钟，产能提升 3 倍；

无化学残留：纯气体处理避免了湿法清洗的离子污染（如 Cl⁻残留），某功率芯片厂数据显示，等离子活化后，金属层的电迁移寿命（300℃，1MA/cm²）从 100 小时延长至 500 小时。

掩膜版预处理：氢等离子体去除 10nm 以下的碳基污染物（传统干法无法处理），使掩膜版的缺陷密度从 5 个 / 晶圆降至 0.5 个 / 晶圆；

晶圆表面活化：在 EUV 光刻胶涂覆前，氧气等离子体处理使胶膜附着力提升 2 倍，显影后的线宽粗糙度（LWR）从 6nm 降至 3nm，支撑 3nm 节点的晶体管密度提升 20%。

表面亲水性调控：通过氮气等离子体引入氨基基团，使电极表面对介电层前驱体的吸附速率提升 30%，电容漏电流降低 40%，芯片的保持时间（Retention Time）从 64ms 延长至 128ms；

缺陷率对比：相比传统湿法活化，等离子处理使 Die Sort 测试的漏电缺陷率从 1.2% 降至 0.2%，单晶圆的良率提升 9 个百分点。

欧姆接触优化：在 SiC 表面的 Ni/Au 电极制备前，氩氟等离子体处理去除 5nm 厚的 SiO₂层，使接触电阻率从 1×10⁻³ Ω・cm² 降至 3×10⁻⁴ Ω・cm²，功率模块的导通损耗降低 15%；

高温稳定性：等离子活化后的 SiC 器件在 300℃高温存储 1000 小时后，正向电压漂移＜5%，而传统处理的漂移率达 20%。

近室温活化（＜30℃）：适用于碳纳米管（CNT）晶体管、有机半导体等新型材料，避免高温导致的分子结构破坏；

单原子层改性：通过脉冲等离子体（脉宽 10μs）控制活化深度，在 2nm 厚的二硫化钼（MoS₂）表面生成单层羟基，用于下一代柔性传感器制造。

3D 堆叠芯片：在 TSV 内壁活化后直接 ALD 沉积阻挡层（如 TaN，厚度 5nm），再进行铜电镀，使堆叠芯片的层间互连电阻降低 30%，良率提升至 99%；

新型存储器件：等离子活化配合电子束蒸发，在 ReRAM 的电极表面生成纳米级粗糙结构，使阻变开关的响应时间从 10ns 缩短至 2ns，耐久性提升至 10¹² 次。
