等离子表面处理设备在无人机碳纤维旋翼桨叶涂层制备中的应用
2025-07-11

无人机碳纤维旋翼桨叶（以下简称 “桨叶”）作为动力输出核心部件，其表面防护涂层的附着力直接影响飞行安全性与使用寿命。桨叶基材为碳纤维增强复合材料（CFRP），表面呈化学惰性，传统工艺下防护涂层（如环氧涂层）附着力不足，成为制约其性能的关键问题。等离子表面处理设备通过对 CFRP 表面的精准改性，显著提升涂层附着力，已成为高端无人机桨叶制造的标准工艺。

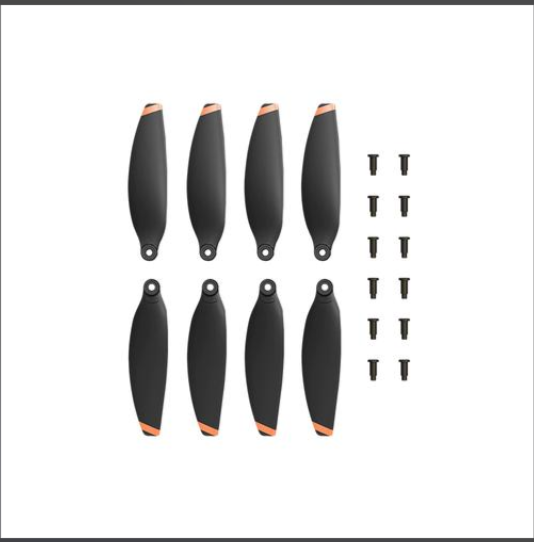

微信图片_20250708095727

一、桨叶涂层附着力的核心问题

CFRP 桨叶由碳纤维与环氧树脂基体复合而成，其表面存在两类影响涂层附着的关键缺陷：

表面化学惰性

碳纤维表面以 C-C、C-H 键为主，表面能仅 25-30mN/m，低于环氧涂层的表面能阈值（45-50mN/m）。涂层涂覆时无法充分润湿，界面仅靠范德华力结合，初始剥离强度常低于 3N/cm（航空标准要求≥5N/cm），飞行 50 小时后即出现涂层局部脱落。

成型残留污染物
桨叶成型过程中，模具脱模剂（有机硅类）会在表面形成 1-5nm 的惰性膜，而切割工序产生的树

脂碎屑（粒径 1-5μm）进一步削弱界面结合力。某无人机厂商测试显示，未处理的桨叶在盐雾试验（500 小时）后，涂层脱落率达 30%。

二、等离子处理的工艺原理

等离子表面处理设备通过物理刻蚀与化学活化协同作用，改善 CFRP 表面的附着条件：

物理刻蚀
采用氩气等离子体（Ar⁺），高能离子以 10⁴m/s 速度轰击 CFRP 表面，通过动量传递去除 0.3-0.5μm 厚的弱边界层（含残留脱模剂与疏松树脂），同时形成微观凹凸结构（表面粗糙度 Ra 从 0.1μm 增至 0.6μm）。该结构扩大涂层接触面积，通过机械嵌合提升附着力。
化学活化
引入氧气等离子体（O₂），通过自由基反应在碳纤维表面断裂部分 C-C 键，生成羟基（-OH）、羧基（-COOH）等极性基团。这些基团与环氧涂层中的环氧基（-C₂H₃O）形成共价键，将界面作用力从范德华力升级为化学键合。

三、处理效果的量化验证

某无人机桨叶制造企业的应用数据显示，经等离子处理后：

表面能：从 28mN/m 提升至 55mN/m，涂层润湿角从 90° 降至 30°（完全润湿状态）；
剥离强度：从 2.8N/cm 提升至 6.5N/cm，满足航空标准要求；
环境测试表现：盐雾试验（500 小时）后涂层脱落率从 30% 降至 1.2%，振动测试（20g 加速度）后无涂层开裂。

四、与传统工艺的对比

处理方式	技术缺陷	等离子处理的优势
砂纸打磨	破坏碳纤维连续性，导致桨叶强度下降 5%-8%	非接触处理，不改变 CFRP 力学性能（拉伸强度、模量保持率＞99%）
溶剂擦拭	仅去除表层油污，24 小时后表面能回升至 30mN/m 以下	改性深度 5-10nm，表面能稳定保持 55mN/m 以上（有效期＞72 小时）
紫外处理	作用深度＜1nm，剥离强度提升幅度＜1N/cm	处理深度可控，剥离强度提升幅度达 130%，适配多种涂层体系（环氧、聚氨酯等）

五、工艺参数与应用规范

等离子处理设备在桨叶制造中的典型参数：

气体组合：Ar/O₂混合气体（体积比 3:1）；
处理功率：80-100W；
处理时间：30-60 秒（针对桨叶曲面结构）；
设备类型：常压等离子射流（适配自动化生产线，处理速度 0.5m/min）。

处理后需在 24 小时内完成涂层涂覆，以确保表面活性稳定。

六、行业应用案例

某军工级无人机桨叶生产线应用数据：

处理前：涂层良率 82%，飞行 100 小时后涂层相关故障 3 起 / 百台；
处理后：涂层良率 99.5%，飞行 100 小时后涂层相关故障 0 起 / 百台；
经济效益：单条产线年减少返工成本约 120 万元，桨叶使用寿命从 300 小时延长至 500 小时。

结语

等离子表面处理设备通过对 CFRP 表面的精准改性，解决了无人机桨叶涂层附着力不足的行业难题，其技术核心在于通过物理与化学协同作用，构建稳定的涂层 - 基材界面。在无人机向长航时、高可靠性发展的趋势下，该工艺已成为提升桨叶性能的关键环节，推动无人机制造技术向更高标准迈进。
